Szalunek belki żelbetowej: deskowanie belek, podciągów i nadproży oraz dobór sklejki

Belka żelbetowa to element poziomy, który dźwiga ciężar świeżego betonu na dnie formy, a parcie boczne na jej ścianach. Dno belki, czyli poszycie dolne, decyduje o licu spodu i o koszcie, bo to ono pracuje najciężej i najszybciej się zużywa. Z perspektywy producenta sklejki najważniejszy jest właśnie panel kontaktowy: jego grubość i klasa kleju przesądzają o jakości powierzchni i o liczbie użyć. Ten przewodnik pokazuje, jak zaszalować belkę, podciąg i nadproże, jaką sklejkę wybrać i kiedy rozdeskować.

Czym jest szalunek belki

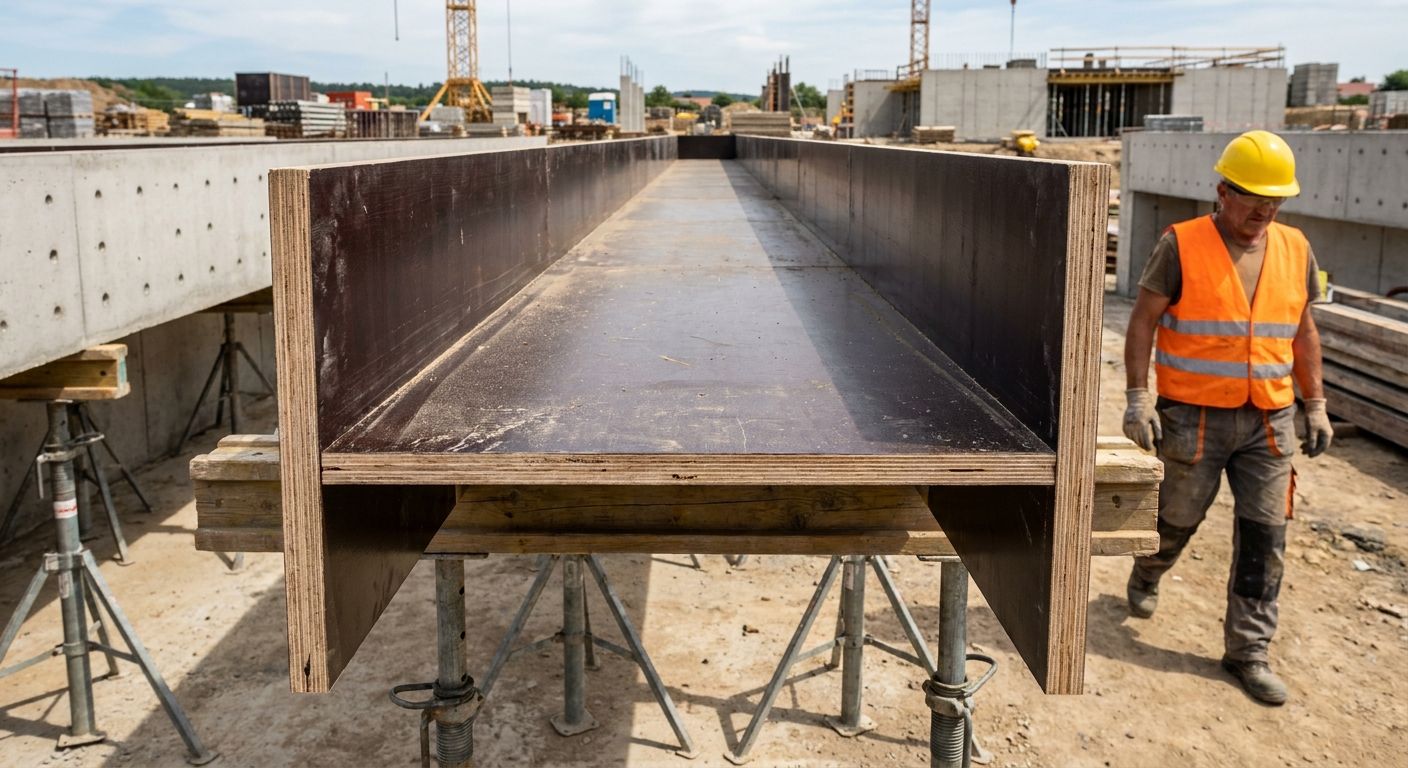

Forma belki składa się z trzech ścian: dna i dwóch boków. Dno przenosi pionowo cały ciężar betonu i opiera się na stemplach; boki trzymają parcie poziome i są spinane ściągami lub rozporami. Dno pracuje na zginanie, dlatego wymaga grubszego i sztywniejszego poszycia niż boki.

Warto rozróżnić trzy elementy, które często myli się na budowie. Belka to wydzielony element nośny o określonym przekroju. Podciąg to belka o większym przekroju, która przenosi obciążenia z innych belek lub stropu, więc parcie na jego szalunek jest większe. Nadproże to belka nad otworem okiennym lub drzwiowym, często krótka i niewysoka. Geometria się zmienia, zasada zostaje ta sama: dno nośne, boki na kontencję.

Rodzaje szalunków belek

W praktyce spotyka się trzy rozwiązania, a wybór zależy od powtarzalności i wysokości belki.

Część systemowa, czyli stemple i dźwigary, zwykle pochodzi z wynajmu; sklejkę licową kupuje się i zużywa cyklicznie. Gdy belka jest częścią stropu, poszycie dna belki łączy się z poszyciem stropu opisanym w przewodniku o szalunkach stropowych.

Dno i boki: co przenosi obciążenie

Podział ról jest tu wyraźny. Dno bierze ciężar betonu pionowo i przekazuje go na stemple, dlatego ugina się najmocniej i wymaga grubszej płyty oraz gęstszego podparcia. Boki przejmują parcie poziome rosnące ku dołowi i są trzymane ściągami lub zastrzałami. To rozróżnienie tłumaczy, dlaczego dno belki dobiera się inaczej niż boki: pod dnem liczą się sztywność i rozstaw stempli, na bokach — szczelność styków i rozstaw ściągów.

Dobór sklejki licowej

Standardową grubością poszycia jest 18 mm. Przy szerokim rozstawie podpór dna i wysokich belkach wchodzi 21 mm, żeby ograniczyć ugięcie, bo każde ugięcie dna odbije się na płaskości spodu belki. Cieńsze płyty 15 mm sprawdzają się tylko na boki niskich belek przy gęstym podparciu.

Pojedynczą najważniejszą czynnością dla żywotności jest uszczelnienie krawędzi cięcia. Każde cięcie na budowie otwiera rdzeń na wodę: niezabezpieczona krawędź pęcznieje, rozwarstwia się i wyłącza narożnik płyty po kilku użyciach. Warstwa farby wodoodpornej na świeżym cięciu chroni płytę bardziej niż jakakolwiek inna pielęgnacja. Więcej o samym materiale w opisie sklejki szalunkowej.

Klasa kleju a liczba cykli

O odporności na wilgoć nie decyduje film na powierzchni, lecz klej między warstwami forniru. Tu przebiega granica między dwiema klasami EN 636 istotnymi dla szalunku.

Tu trzeba być precyzyjnym, bo rynek myli oznaczenia. „Melamina” oznacza w tym kontekście żywicę MUF, która klei warstwy forniru w rdzeniu, a nie laminat dekoracyjny znany z mebli ani film na powierzchni. Form Basic i Form Extra mają ten sam film fenolowy na licu: wyższa liczba cykli Form Extra, do 15 wobec do 10, bierze się z trwalszej formuły kleju MUF o wyższej zawartości melaminy, nie z grubszego filmu. Uwaga: Form Extra to klasa 2, nie 3. Prawdziwą klasę 3 fenolową reprezentuje Pro Form. Różnice klas odporności rozkłada przewodnik o sklejce wodoodpornej.

Parcie betonu na boki belki

Parcie świeżego betonu na boki belki rośnie z wysokością elementu i z tempem betonowania, a maleje, gdy beton zaczyna wiązać. Przy szybkim zalewaniu wysokiej belki ciśnienie w dolnej strefie potrafi być znaczne, dlatego ściągi zagęszcza się u dołu. Rozstaw stempli pod dnem i rozstaw ściągów na bokach to decyzja konstruktora, nie wartość dobierana na oko; podstawą jest projekt i norma wykonawcza PN-EN 13670. Płyta o odpowiedniej grubości nie zastępuje obliczenia — sprawia, że założony rozstaw daje płaską, równą powierzchnię.

Nadproża i podciągi

Nadproże i podciąg to dwa szczególne przypadki belki. Nadproże nad otworem często wykonuje się w prefabrykowanych kształtkach typu U, które same pełnią rolę formy traconej i wypełnia betonem na miejscu; nadproże monolityczne szaluje się jak krótką belkę na podparciu nad ościeżem. Podciąg ma większy przekrój i przenosi obciążenia z innych elementów, więc jego dno wymaga gęstszego podparcia, a boki — mocniejszego spięcia, bo parcie jest większe niż na zwykłej belce stropowej.

Montaż krok po kroku

Sekwencja, która ogranicza poprawki:

• Wytyczenie osi belki i poziomu spodu; ustawienie stempli z trójnogami na sztywnym podłożu.
• Ułożenie dna na ryglach lub dźwigarach, docięcie do szerokości belki, kontrola poziomu.
• Montaż boków, zakotwienie i podparcie skośne górnej krawędzi przed wypychaniem.
• Osadzenie ściągów lub rozpór, gęściej u dołu, gdzie parcie jest największe.
• Naniesienie środka antyadhezyjnego cienką, równą warstwą; kontrola poziomu i pionu przed betonowaniem.

Rozszalowanie i pielęgnacja

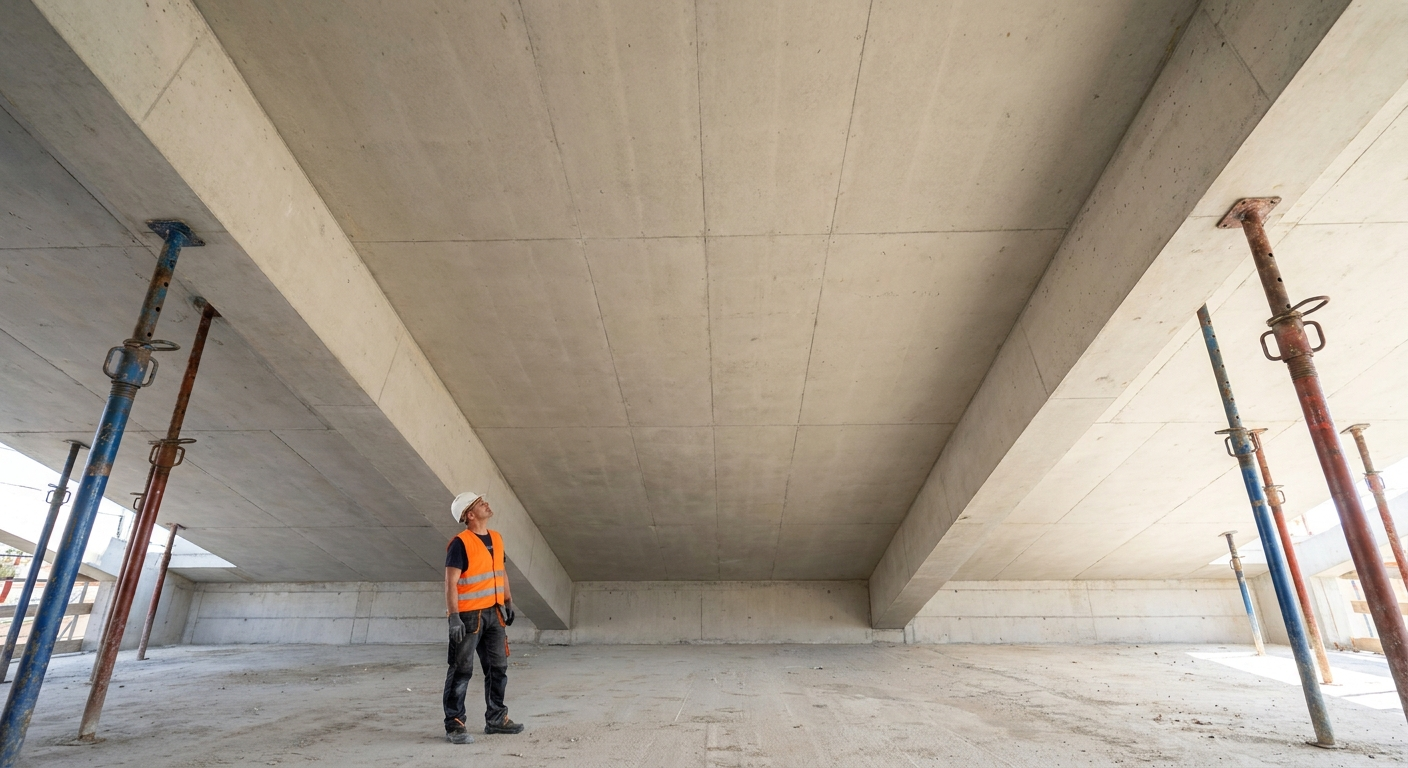

Boki belki nie przenoszą obciążenia i można je zdjąć wcześnie, gdy beton stwardnieje na tyle, że krawędzie się nie kruszą. Dno belki przenosi ciężar aż do osiągnięcia wytrzymałości nośnej, dlatego zostaje znacznie dłużej, razem ze stemplami. Termin ustala konstruktor według klasy betonu i temperatury, nie kalendarz robót; za wczesne zdjęcie dna to najczęstsza przyczyna trwałego ugięcia belki. Rozdeskowuje się klinami, nigdy łomem opieranym o film, który naciąłby powierzchnię. Po zdjęciu płytę czyści się z zaczynu, krawędzie cięcia uszczelnia ponownie, a składuje na sucho i w płaskim ułożeniu. Z naszej praktyki eksportowej widzimy, że polscy wykonawcy prowadzący prosty rejestr wylewów na każdej płycie wyciągają z poszycia bliżej górnej granicy cykli niż ci, którzy idą wyłącznie na oko — bo realny koszt to cena płyty podzielona przez liczbę użyć.

Typowe problemy lica

Większość wad lica belki powstaje na budowie, nie w fabryce. Wycieki mleczka na stykach boków zostawiają zacieki i naprawia się je dociśnięciem oraz taśmowaniem styków. Nadmierne ugięcie dna to znak zbyt rzadkiego podparcia albo za cienkiej płyty. Raki i pory biorą się zwykle z wibrowania lub receptury betonu. Pęcznienie krawędzi może wskazywać na niezabezpieczone cięcie albo płytę, która leżała mokra w składowaniu, czyli na kwestię obsługi, nie wyrobu. Pustki wewnątrz sklejki są w normie wyrobu i nie są wadą.

O Vinawood

Vinawood produkuje sklejkę w Wietnamie od 1992 roku i eksportuje na 55+ rynków, Polskę włącznie, przez port w Gdyni. Na deskowanie belek, podciągów i nadproży gama europejska obejmuje Form Basic i Form Extra w klasie 2 melaminowej oraz Pro Form w klasie 3 fenolowej, w formacie 2500×1250 mm i grubościach od 12 do 21 mm. Drewno pochodzi z plantacji (akacja, eukaliptus), a każdy arkusz przechodzi kontrolę pojedynczo. Do każdej dostawy dołączamy pakiet zgodności CE pod EN 13986 oraz Deklarację Należytej Staranności (DDS), bo odpowiedzialność za DDS w ramach EUDR spoczywa na polskim importerze. Po wycenę FOB lub kartę techniczną napisz do naszego działu handlowego przez vinawoodltd.com.
