Coffrage circulaire : voiles courbes, poteaux ronds et la peau qui touche le béton

Un coffrage circulaire donne sa forme à un ouvrage courbe : voile de bassin, silo, regard, cage d'escalier ou poteau rond. La difficulté tient à la courbure. La peau coffrante doit épouser le rayon sans casser, et la poussée du béton frais cherche en permanence à rouvrir cette courbe. Deux familles de solutions répondent au problème, et le choix dépend surtout du rayon, du nombre de coulées et de la qualité de parement attendue.

Cet article décrit les deux approches, explique quelle épaisseur de contreplaqué se cintre et laquelle ne se cintre pas, et détaille le choix de la peau pour un parement courbe propre. Vinawood fabrique cette peau coffrante, pas les systèmes métalliques à rayon réglable.

Qu'est-ce qu'un coffrage circulaire ?

Le coffrage circulaire regroupe tous les coffrages de formes courbes en plan. On le rencontre sur les voiles circulaires (bassins, stations d'épuration, silos, châteaux d'eau), les poteaux ronds, les regards et les cages d'escalier hélicoïdales. Le point commun : la surface coffrante n'est pas plane, elle suit un rayon. Plus le rayon est petit, plus la contrainte sur la peau est forte, et plus le choix du matériau devient déterminant.

Les deux grandes approches

La première approche repose sur des systèmes métalliques à rayon réglable. Ce sont des banches cintrables en acier dont on règle la courbure par des tendeurs. Elles couvrent les grands rayons et les gros ouvrages répétitifs, avec de nombreux réemplois. Le coût de location et la logistique les réservent aux chantiers d'envergure.

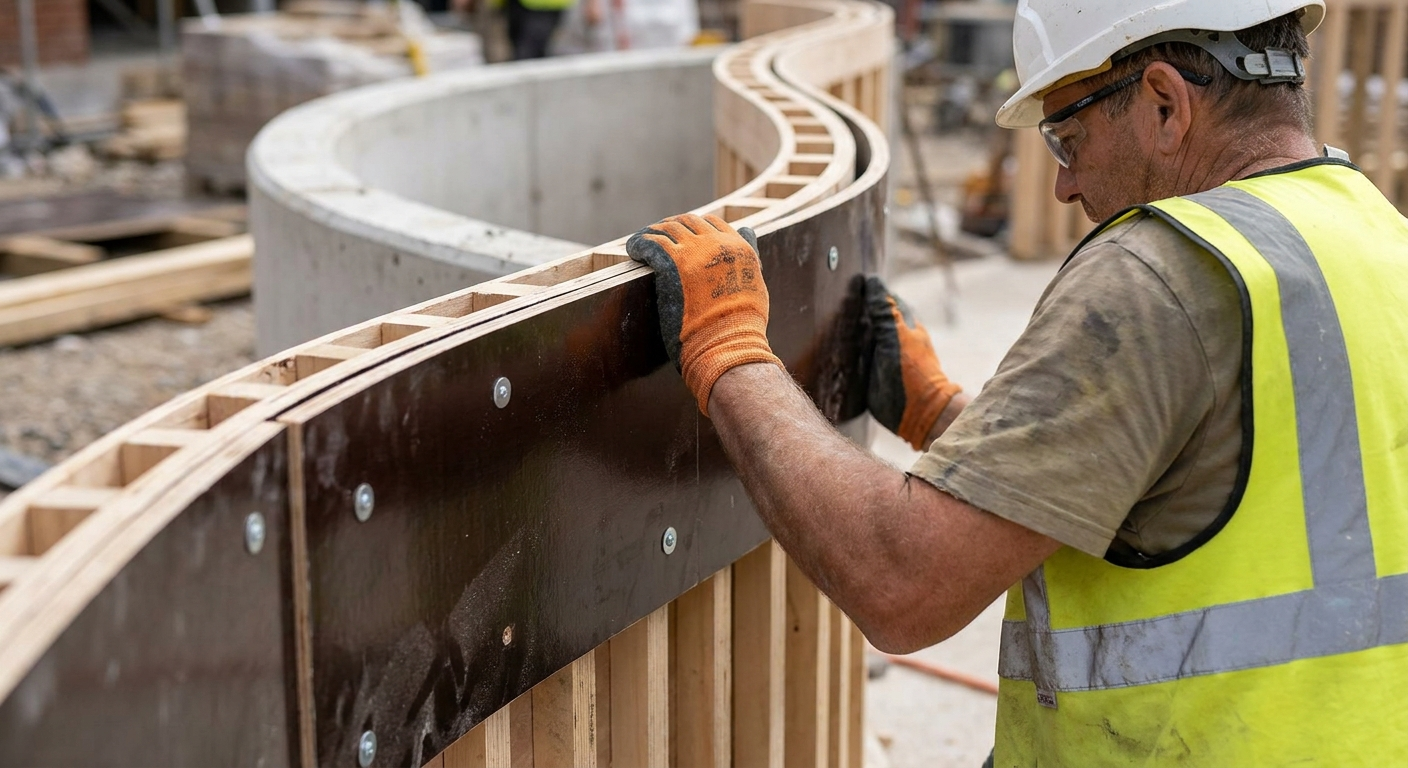

La seconde approche est artisanale et beaucoup plus courante : une peau de contreplaqué fin cintrée, fixée sur une ossature de raidisseurs verticaux rapprochés. Le maçon découpe les raidisseurs au rayon voulu, plaque une ou deux épaisseurs de contreplaqué souple par-dessus, et obtient une forme courbe sur mesure. C'est la solution des petits et moyens rayons, et des chantiers qui ne justifient pas une banche cintrable en location. Pour les voiles droits, le principe rejoint celui décrit dans notre guide de la banche de coffrage.

Poteaux ronds : tube carton ou coffrage panneau

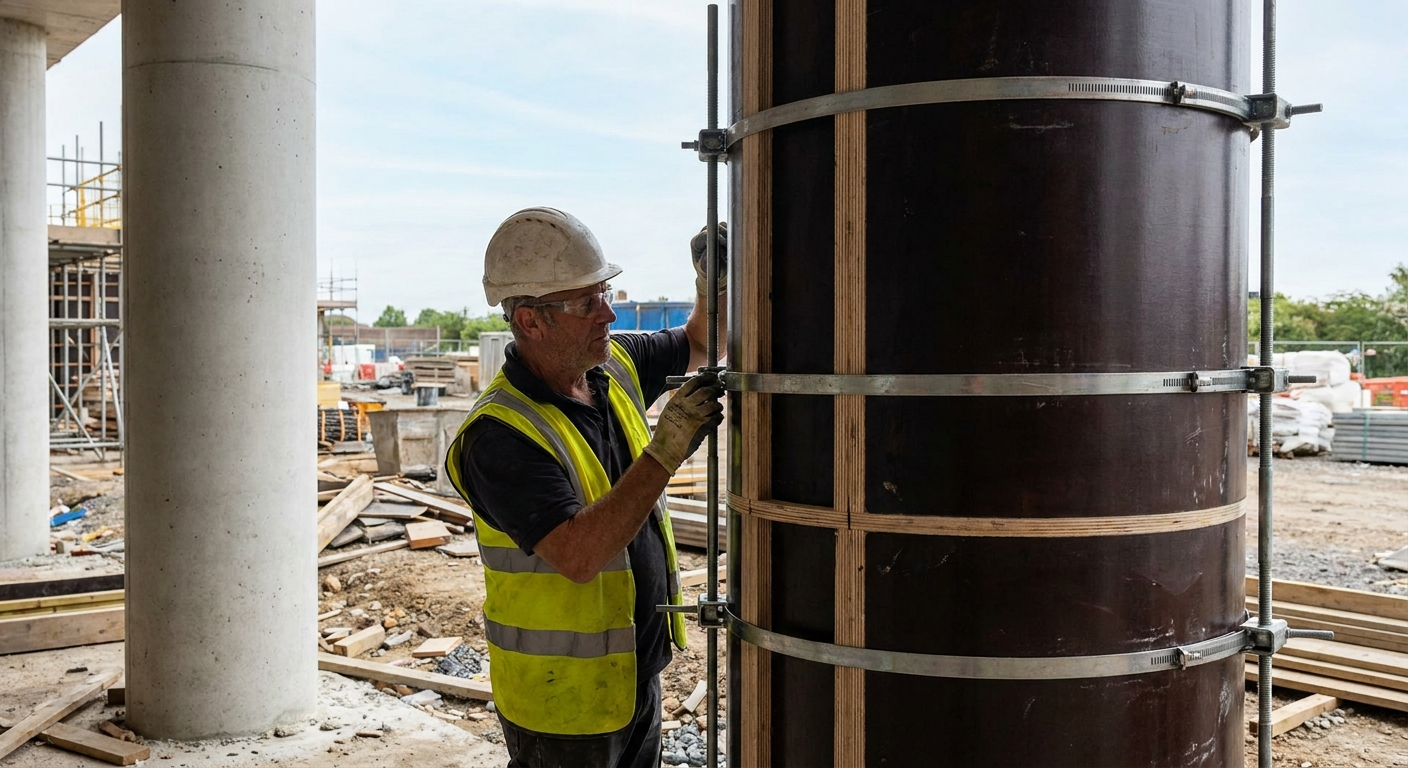

Le poteau rond mérite une mention à part, car deux logiques s'opposent. Le tube carton perdu, livré au diamètre voulu, se pose vite et se retire en le déchirant après prise. Il convient au poteau unique, ou à quelques poteaux non répétés, là où le parement final sera enduit ou habillé. Le coffrage panneau réutilisable, lui, se justifie dès que les poteaux se répètent en série ou que le parement brut doit rester propre : la peau filmée rend une surface lisse que le tube carton ne donne pas toujours.

Cintrer le contreplaqué : la physique

Tout se joue sur le rapport entre l'épaisseur et le rayon. Un panneau fin se cintre ; un panneau épais résiste. En pratique, les épaisseurs de 6 à 12 mm acceptent un cintrage à froid sur des rayons courants, tandis qu'un panneau de 18 mm reste plan et ne suit pas une courbe serrée. Le sens du fil compte aussi : le panneau se cintre plus facilement quand le pli extérieur travaille dans le bon sens.

Deux techniques se combinent sur le terrain. Sur les rayons larges, une seule épaisseur de 9 ou 12 mm suffit, posée à sec sur des raidisseurs serrés. Sur les rayons plus serrés, on superpose deux peaux fines croisées, ou l'on humidifie légèrement le panneau pour l'assouplir avant de le plaquer. Plus le rayon est petit, plus la peau doit être fine et les raidisseurs rapprochés.

Quelle peau coffrante pour une courbe

Pour un parement courbe vu et plusieurs réemplois, le film phénolique donne la finition : sa surface lisse et peu absorbante laisse un béton régulier, et résiste à l'eau de gâchage entre les coulées. Une précision utile, car le vocabulaire prête à confusion. La « mélamine » dont on parle ici est la résine MUF (mélamine-urée-formaldéhyde) qui colle les plis du cœur du panneau, pas un stratifié décoratif de meuble et pas le film de surface. Tous les panneaux coffrants filmés Vinawood portent un film phénolique en face ; ce qui change d'une gamme à l'autre, c'est la colle du cœur. Le détail des classes est traité dans notre guide du contreplaqué filmé.

Réemplois selon la classe de colle

Deux familles de colle déterminent la durée de vie de la peau. La classe se lit selon la norme EN 636.

Form Basic et Form Extra portent le même film phénolique ; si Form Extra tient jusqu'à 15 cycles là où Form Basic en tient jusqu'à 10, c'est grâce à une colle MUF plus durable, à teneur en mélamine plus élevée, et non à un film plus épais. Pour une vraie Classe 3, c'est-à-dire la EN 636-3 phénolique, la référence est le Pro Form, jamais un panneau de la gamme mélamine. Nous le constatons sur nos commandes françaises : pour les ouvrages courbes vus, les entreprises s'orientent vers le panneau phénolique, parce que le parement reste régulier coulée après coulée.

La pression du béton sur une forme courbe

Sur un voile courbe, la poussée du béton frais ne se contente pas de pousser vers l'extérieur : elle cherche à rouvrir la courbure et à redresser la peau. C'est pourquoi les raidisseurs doivent être plus rapprochés que sur un voile droit, et le ferraillage des reprises soigné. Couler par passes limitées, plutôt que remplir la forme d'un coup, réduit la pression maximale que la peau et l'ossature doivent encaisser. Le calcul de la poussée et le dimensionnement des raidisseurs relèvent du bureau d'études, selon l'Eurocode 2 et la norme d'exécution NF EN 13670.

Décoffrage et finition

La courbe rend le décoffrage plus délicat qu'un voile plan. Une huile de décoffrage appliquée en couche fine et régulière facilite la séparation et protège le film. Le décoffrage se fait progressivement, sans lever de barre métallique contre le film, qui l'entaillerait et ouvrirait la porte à l'eau. Un parement courbe homogène tient surtout à trois gestes : l'étanchéité des joints de la peau, la protection des chants après découpe, et le dosage de l'huile.

Liste de contrôle avant achat

• Épaisseur. 6 à 12 mm pour la peau cintrée ; le 18 mm ne se cintre pas sur rayon serré.
• Classe EN 636. EN 636-2 mélamine (MUF) pour les séries courtes, EN 636-3 phénolique pour les réemplois nombreux et le parement vu.
• Film. Vérifier la grammature du film phénolique et l'état des chants à la livraison.
• Marquage CE. Le panneau doit porter le marquage CE selon la norme EN 13986.
