Trägerschalung: Aufbau, Einsatz und die richtige Schalhaut

Eine Trägerschalung ist eine projektbezogene Schalung, die aus einzelnen Bauteilen zusammengesetzt wird: Schalungsträger, Riegel oder Gurtung, ein Ankersystem und die Schalhaut, die den Beton formt. Anders als bei der Rahmenschalung gibt es keine festen Systemmaße. Der Polier baut die Schalung nach Bauteil und Maß auf, was sie flexibel macht, aber den Aufbau und die Wahl der Schalhaut umso wichtiger.

Dieser Beitrag erklärt den Aufbau einer Trägerschalung, den Unterschied zur Rahmenschalung und vor allem, worauf es bei Vinawood ankommt: die richtige Schalhaut nach Sichtbetonklasse und Wiederverwendung. Vinawood liefert die Schalhaut, nicht das Träger- oder Ankersystem.

Was ist eine Trägerschalung?

Die Trägerschalung ist eine Wand-, Decken- oder Stützenschalung, die aus Schalungsträgern (häufig H20-Holzträger), einer Gurtung oder Riegellage, einem Ankersystem und der Schalhaut besteht. Sie ist ein Baukasten statt eines fertigen Rahmens. Genau das ist ihr Vorteil: Sie passt sich an ungewöhnliche Maße, hohe Wände und anspruchsvolle Sichtbetonflächen an, während die Rahmenschalung auf Standardmaße und Geschwindigkeit setzt.

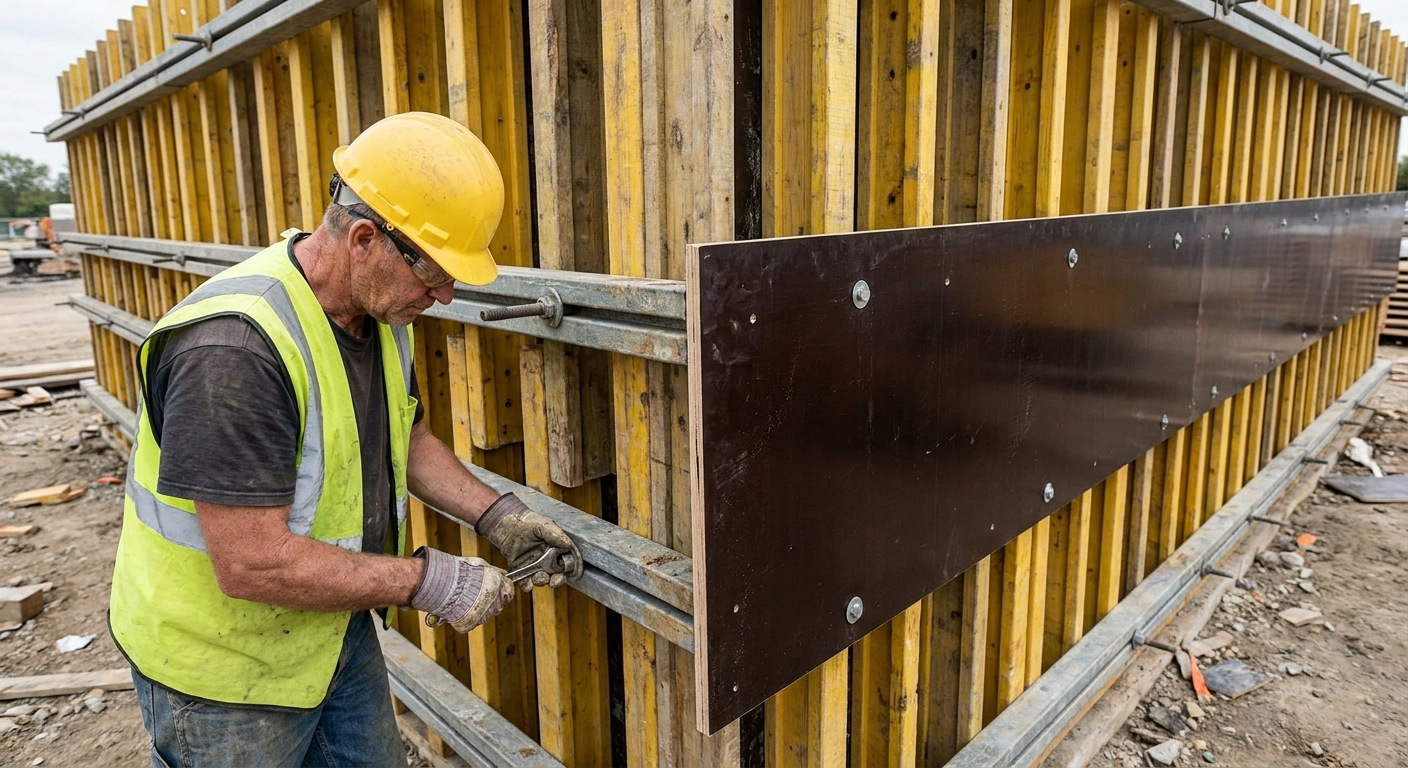

Aufbau im Detail

Die Lastabtragung folgt einer klaren Reihenfolge, und jedes Bauteil hat seine Aufgabe.

• Schalhaut — die Fläche, die den Beton berührt und das Oberflächenbild bestimmt. Meist eine filmbeschichtete Sperrholzplatte.
• Schalungsträger — H20-Träger mit 20 cm Bauhöhe (auch 24 cm), die hinter der Schalhaut liegen und sie unterstützen.
• Gurtung oder Riegel — Stahlriegel quer zu den Trägern, die die Last sammeln und in die Anker leiten.
• Ankersystem — durchgehende Anker, die den Frischbetondruck zwischen den beiden Schalseiten aufnehmen.

Die Schalhaut trägt keine Hauptlast; sie spürt den Druck und gibt ihn an die Träger weiter. Die Träger, die Gurtung und die Anker tragen. Das ist der Grund, warum die Schalhaut das wirtschaftliche Verschleißteil der Schalung ist und einzeln getauscht wird.

Trägerschalung gegen Rahmenschalung

Beide Systeme haben ihre Berechtigung; sie lösen verschiedene Aufgaben.

Wo die Geometrie wechselt oder eine hohe Sichtbetonklasse gefordert ist, spielt die Trägerschalung ihre Stärke aus. Wo es um Tempo bei gleichförmigen Wänden geht, ist die Rahmenschalung schneller.

Frischbetondruck und Ankerbild

Der Frischbetondruck bestimmt den Trägerabstand, die Schalhautdicke und die Ankerlagen. Er steigt mit der Steiggeschwindigkeit des Betons, mit sinkender Temperatur und bei fließfähigen Mischungen. Die DIN 18218 regelt die Ermittlung des Frischbetondrucks auf lotrechte Schalungen und ist die Grundlage für die Bemessung. Aus dem berechneten Druck ergeben sich der Trägerabstand und das Ankerbild; die Bemessung selbst liegt beim Tragwerksplaner, nicht beim Schätzwert auf der Baustelle.

Die Schalhaut: das eigentliche Verschleißteil

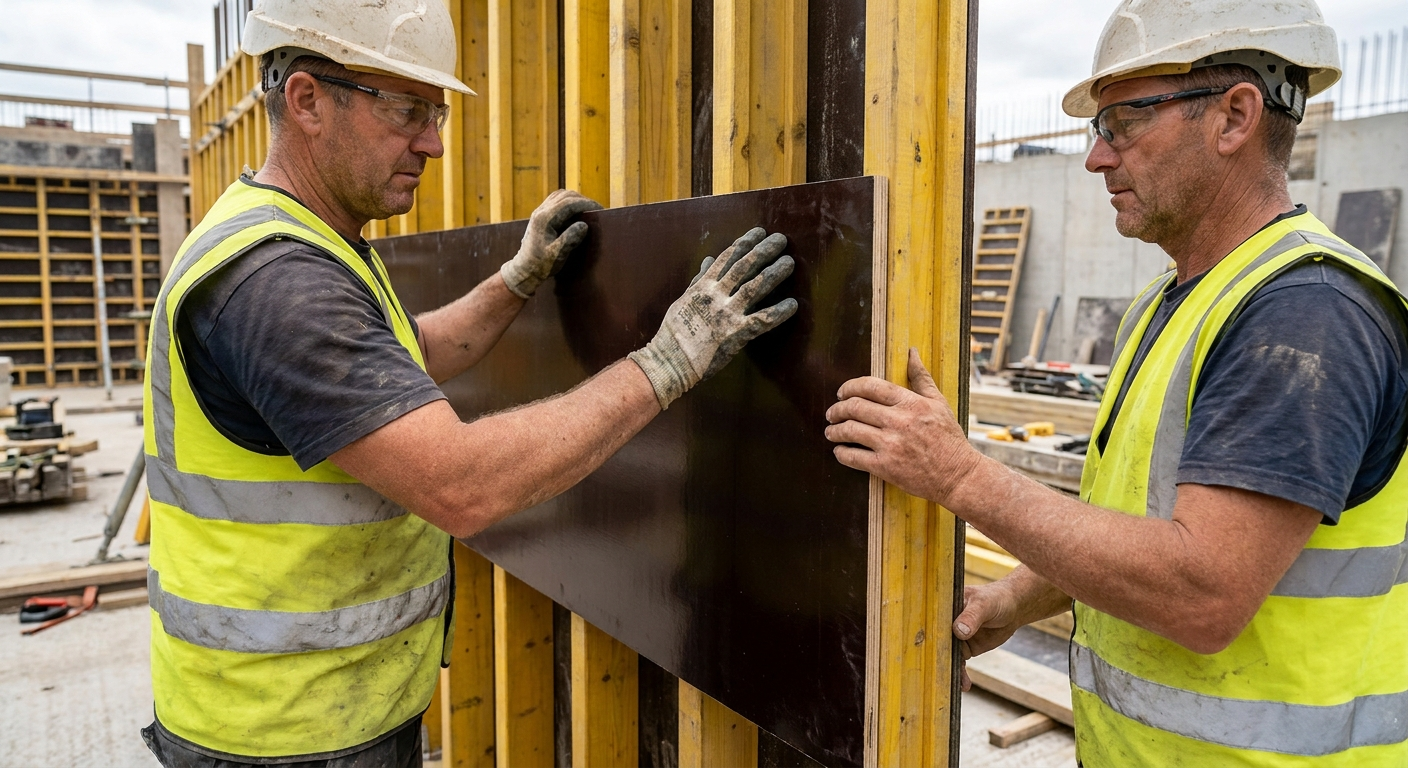

Die Schalhaut ist der Teil der Schalung, der am schnellsten verschleißt und am häufigsten getauscht wird. Filmbeschichtetes Sperrholz ist hier die gängige Wahl: Es lässt sich auf der Baustelle zuschneiden und bohren, gibt eine glatte Betonoberfläche und wird einzeln ersetzt, wenn der Film abgenutzt ist. Das Trägersystem bleibt; nur die Platte wird erneuert. Aus unserer Sicht als Hersteller sehen wir genau das in den deutschen Bestellungen: Die Träger und Anker laufen über Jahre, die Schalhaut wird nachbestellt.

Schalhaut-Auswahl nach Sichtbetonklasse und Zyklen

Zwei Kennwerte steuern die Wahl: die geforderte Sichtbetonklasse (SB1 bis SB4) und die Zahl der Einsätze. Die Leimklasse nach EN 636 setzt die Obergrenze.

Eine Präzisierung, weil der Begriff oft verwechselt wird. Form Basic und Form Extra tragen denselben Phenolfilm an der Oberfläche und sind beide EN 636-2. Dass Form Extra bis zu 15 Einsätze schafft und Form Basic bis zu 10, liegt an einem haltbareren MUF-Leim mit höherem Melamingehalt im Kern, nicht an einem dickeren Film. „Melamin“ meint hier das MUF-Kernharz, das die Furniere verklebt, nicht ein Dekorlaminat aus dem Möbelbau. Für echte Klasse 3, also EN 636-3 mit Phenolleim, ist der Pro Form die Referenz, nie eine Platte aus der Melaminreihe. Mehr zur Plattenwahl steht in unserem Beitrag zur Schaltafel.

Schalhautdicke

18 mm ist die Standarddicke der Schalhaut. Sie hält den üblichen Frischbetondruck bei normalem Trägerabstand aus, ohne sich zwischen den Trägern durchzubiegen. Bei großen Wandhöhen, schnellem Betonieren oder selbstverdichtendem Beton (SVB) greift man zu 21 mm, weil der Druck an der Wandbasis dann höher ist und der Trägerabstand größer ausfallen kann. Die Plattendicke ersetzt keine Bemessung; sie macht sie belastbar, sobald die Lasten feststehen.

Praxis: Lebensdauer der Schalhaut maximieren

Die meisten Schalhautschäden entstehen nicht durch die Platte, sondern durch die Handhabung. Vier Gewohnheiten verlängern die Standzeit deutlich.

• Trennmittel bei jeder Schüttung — dünn und gleichmäßig aufgetragen. Zu viel fleckt den Beton, zu wenig lässt ihn am Film haften und reißt die Oberfläche beim Ausschalen.
• Kanten nach dem Zuschnitt versiegeln — jeder Schnitt öffnet den Kern für Wasser. Eine unversiegelte Kante quillt und delaminiert.
• Flach und trocken lagern — nicht auf nassem Boden, nicht mit der Fläche nach unten im Schmutz.
• Kein Stahl gegen den Film — mit Keilen ausschalen, nie mit der Brechstange gegen die Schalhautfläche hebeln.

Keiner dieser Punkte ist ein Plattenfehler, und alle vier lassen sich auf der Baustelle steuern. Die Baustellendisziplin entscheidet über die tatsächliche Zahl der Einsätze, nicht die Leimklasse allein. Wer gegen einen realistischen Wert kalkuliert, rechnet mit etwa 60 bis 80 Prozent des Katalogmaximums.

Materialcheck vor der Bestellung

• Format. Für den europäischen Markt deckt 2500×1250 mm die meisten Schalflächen mit wenig Verschnitt ab.
• Dicke. 18 mm Standard, 21 mm bei großen Höhen, schnellem Betonieren oder SVB.
• Klasse EN 636. EN 636-2 (MUF-Melamin) für kurze Serien, EN 636-3 (Phenol) für Sichtbeton und hohe Rotation.
• Filmgrammatur. Höhere Grammatur des Phenolfilms bedeutet glattere Oberfläche und mehr Zyklen.
• CE-Kennzeichnung. Die Platte muss nach EN 13986 CE-gekennzeichnet sein.

Über Vinawood

Vinawood ist ein vietnamesischer Sperrholzhersteller, gegründet 1992, mit über 5.000 Containern Export pro Jahr in mehr als 55 Länder. Wir liefern die Schalhaut beziehungsweise Schaltafel — nicht das Träger- oder Ankersystem. Die filmbeschichtete Reihe reicht vom Form Basic über Form Extra bis zum Phenol-Pro-Form (EN 636-3), im EU-Format 2500×1250 mm und in 12, 15, 18 und 21 mm, mit CE-Kennzeichnung nach EN 13986 sowie FSC- und PEFC-Nachweis. Jede Platte wird einzeln geprüft. Um die passende Dicke und Klasse für Ihre Trägerschalung zu wählen, sehen Sie sich die filmbeschichtete Reihe an oder sprechen Sie unser Team an. Grundlagen zur Materialwahl behandelt auch unser Beitrag zur Betonschalung.
